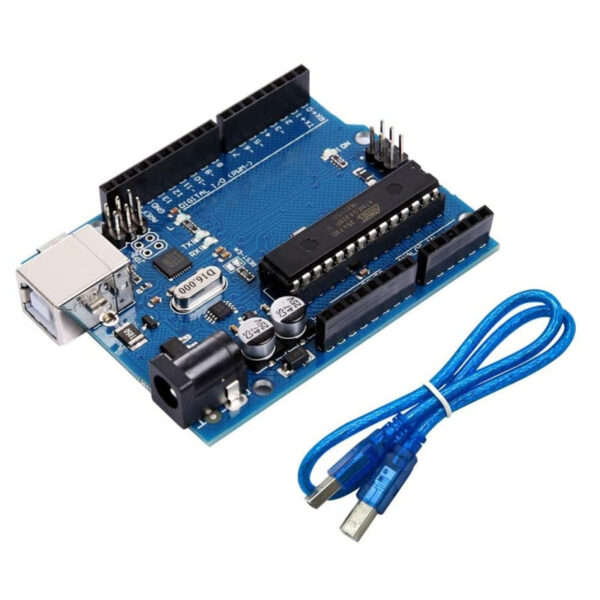

UNO R3 es una tarjeta de desarrollo disponible en:

• Formato SMD
• Through-Hole

Ambas placas están basadas en el microcontrolador ATmega328, estas placas son programable con salidas digitales y analógicas para el desarrollo de proyectos electrónicos en donde requieran uso de sensores, botones, leds, motores o envió de mensajes; de fácil uso y programación, cuenta con la filosofía de software libre y código abierto. Ambas presentaciones incluyen cable, de acuerdo a tus necesidades de desarrollo de proyectos podrás elegir una de estas placas.

1.Deberemos usar el driver de este chip y que podemos encontrar su última versión en:

 http://www.wch.cn/download/CH341SER_EXE.html

Enlaces de descarga:

• • Windows (v3.4): http://www.wch.cn/downloads/file/5.html
  • MAC (v1.4): http://www.wch.cn/downloads/file/178.html
  • Linux (no haría falta): http://www.wch.cn/downloads/file/177.html

2. Después de descargar el driver adecuado para tu PC, procederemos a descomprimir el .ZIP y ejecutar el instalador <SETUP>

3. Conectaremos la tarjeta UNO SMD CH340 y actualizar los driver.

4. Finalmente probaremos subir algún programa a nuestra placa, seleccionando el puerto apropiado al Arduino.

Subir un Sketch a tu ATMega

Solución 1

Puedes intentar cargar el Sketch sin realizar verificación, para ello dirígete a la pestaña de archivo y a clic en preferencias como se muestra en la siguiente imagen:

Ahora solo desmarca la opción de Verificar el código después de cargarlo y ¡Listo!

Solución 2

Si al cargar un Sketch a tu placa obtienes un error como este:

Cargar el Bootloader con una placa funcional puede ser la solución a tu problema, para ello vas a necesitar:

• 1 x Placa Programadora (Arduino UNO R3 o anteriores, Arduino Mega o Arduino Nano)
• 1 x Cable de datos
• 1 x Placa Objetivo (La placa con la que estas teniendo problemas al cargar tu Sketch)
• 6 x cables Dupont

Para quemar Bootloader en tu tarjeta necesitas una tarjeta que tenga Bootloader instalado, por ejemplo una tarjeta compatible con Arduino UNO, Arduino Mega o Arduino Nano, en caso de que uses una tarjeta compatible con Arduino Uno, debes tener en cuenta que esta debe ser UNO R3 o anterior, no R4. A la tarjeta que tiene Bootloader la llamaremos placa programadora y a la tarjeta sin Bootloader la llamaremos Placa Objetivo, ahora que tienes ambas placas procede a realizar la siguiente conexión dependiendo de que placa de programadora hayas elegido.

Una vez que hayas realizado y verificado las conexiones abre el entorno de Arduino IDE y conecta la placa programadora a la PC, en herramientas selecciona la placa programadora que estés utilizando y el puerto al cual esta conectada, como si fueras a cargar cualquier programa a tu placa, después ve a la pestaña de Archivo y en ejemplos selecciona ArduinoISP, súbelo a tu placa programadora.

Ahora que has cargado el ejemplo de ArduinoISP, ve a la pestaña herramienta selecciona el modelo que corresponda a tu Placa Objetivo y en Programador selecciona Arduino como ISP.

NOTA: Para el siguiente paso sería bueno que actives la salida de carga detallada en preferencias, ya que no habrá salida de la consola durante el proceso.

Finalmente selecciona la opción de Grabar Bootloader y espera a que el poseso finalice. ¡Listo! tu ATMEGA328P ahora tiene Bootloader.

Ahora solo resta cargar un sketch a tu ATMEGA328P, para ello realiza las conexiones necesarias de tu placa a alguno de los convertidores USB anteriormente descritos, conéctalo a tu pc y en el Arduino IDE en la pestaña de herramientas selecciona la Placa Arduino UNO, el puerto COM al que este asignado tu placa y el Programador AVRISP mkll, luego da clic en cargar y ¡Listo!
